HackRF Pro + PortaPack H4M Pro: kit con 5 antenne

HackRF Pro + PortaPack H4M Pro: SDR portatile da 100 kHz a 6 GHz

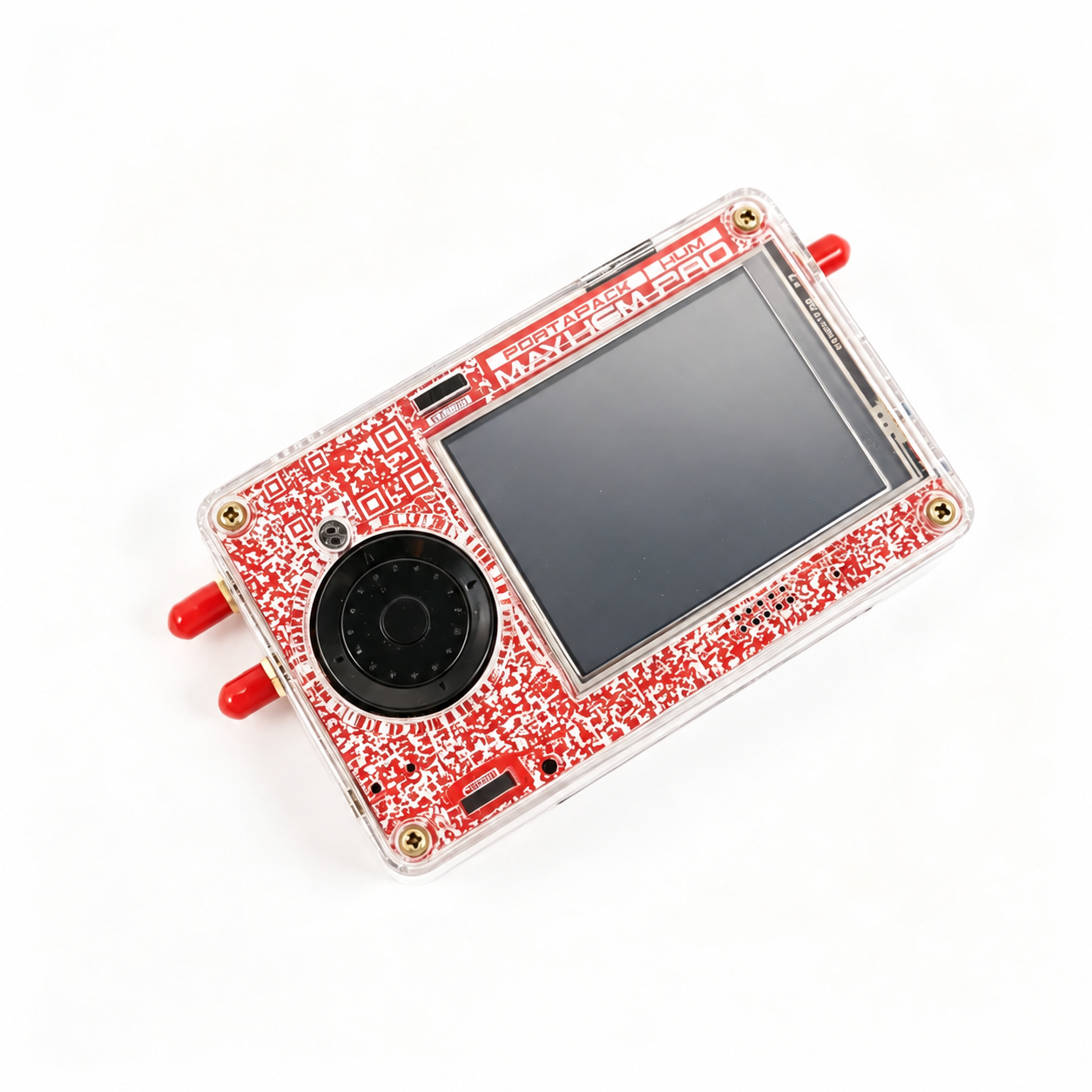

Il kit HackRF Pro con PortaPack H4M Pro unisce una piattaforma radio definita via software a un'interfaccia portatile per osservare segnali, esplorare bande ed eseguire prove su apparecchiature radio. Sono inclusi cinque antenne SMA, un cavo USB-A a USB-C e un amplificatore RF per preparare diverse configurazioni di lavoro.

La generazione Pro amplia la copertura verso le basse frequenze e introduce un TCXO integrato, logica FPGA, più memoria Flash e collegamento USB-C. PortaPack aggiunge touchscreen a colori, comandi fisici, audio integrato e un alloggiamento per batteria 18650 sostituibile. La batteria compatibile va acquistata separatamente.

Che cosa migliora rispetto alle generazioni precedenti?

Copertura estesa alle basse frequenze

HackRF Pro parte da 100 kHz, rispetto a 1 MHz dell'HackRF One classico. L'estensione permette di esplorare più frequenze basse e onde medie. Per sfruttare questa parte dello spettro serve però un'antenna adeguata: le cinque antenne fornite sono orientate soprattutto alle bande più alte.

TCXO integrato, FPGA e più memoria

Il TCXO da 25 MHz, con stabilità dichiarata di 0,5 ppm, aiuta a contenere la deriva di frequenza dovuta alla temperatura. L'FPGA iCE40 UltraPlus sostituisce il CPLD e la memoria Flash passa da 8 a 32 Mbit. Questi cambiamenti offrono più margine allo sviluppo del firmware e all'elaborazione digitale sul dispositivo. Le funzioni disponibili dipendono dalla versione del software installata.

Catena RF e protezioni aggiornate

La piattaforma Pro adotta una catena radio rivista, schermatura interna e protezione rinforzata del connettore antenna. La regolazione dei guadagni resta essenziale, soprattutto vicino a trasmettitori potenti: una protezione aggiuntiva non elimina ogni possibilità di saturazione dell'ingresso.

Un PortaPack con batteria sostituibile

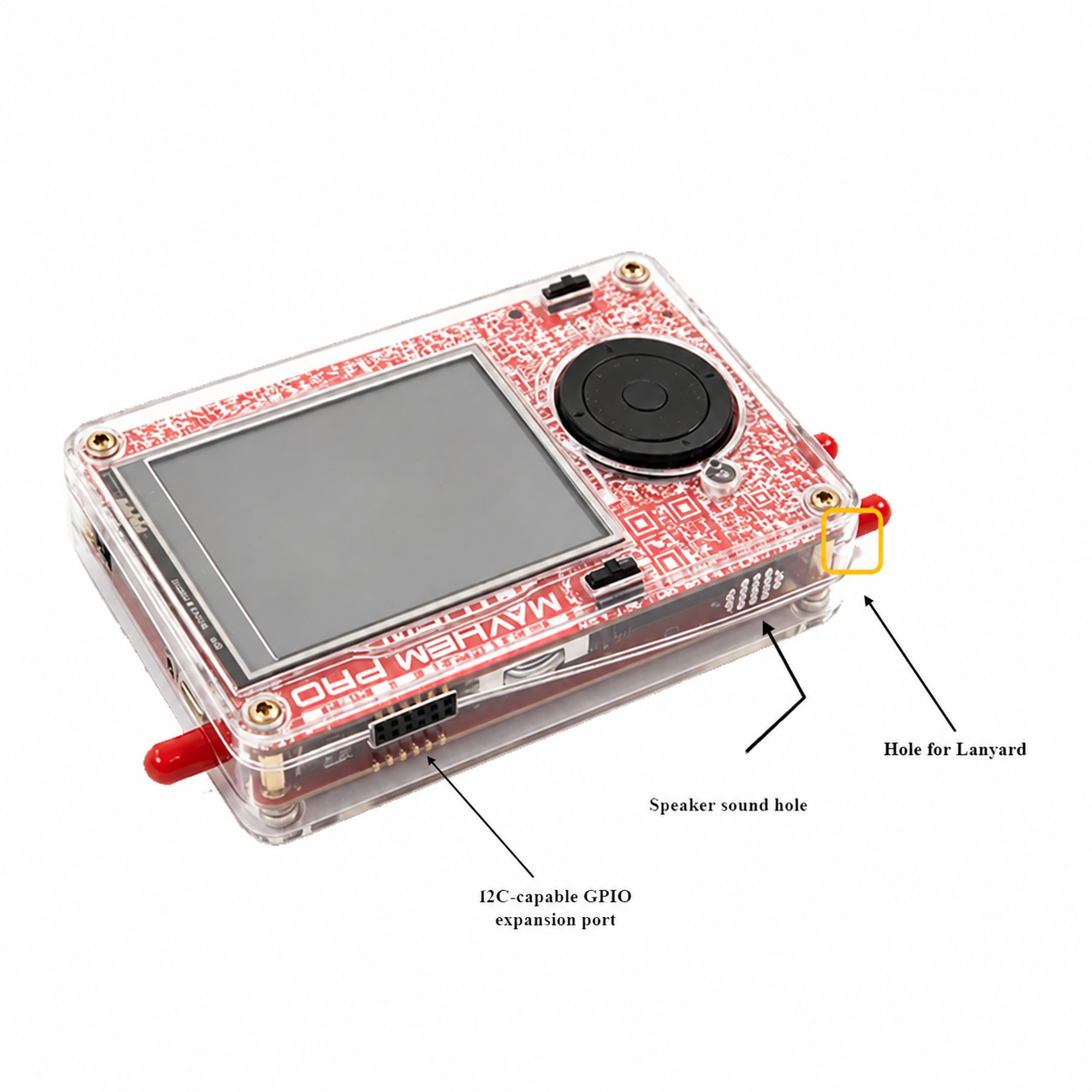

H4M Pro utilizza una batteria 18650 sostituibile, che può essere cambiata tra due sessioni con una cella compatibile già carica. Sono state riviste anche le posizioni dell'altoparlante e dello slot microSD per facilitarne l'accesso. L'autonomia dipende dalla batteria scelta, dalla luminosità, dalle applicazioni e dalla modalità radio.

Confronto con l'architettura classica di HackRF One e con i precedenti kit H4M. Alcune varianti precedenti dispongono già di USB-C, TCXO o protezioni aggiuntive.

Mayhem in mobilità o analisi sul computer tramite USB-C

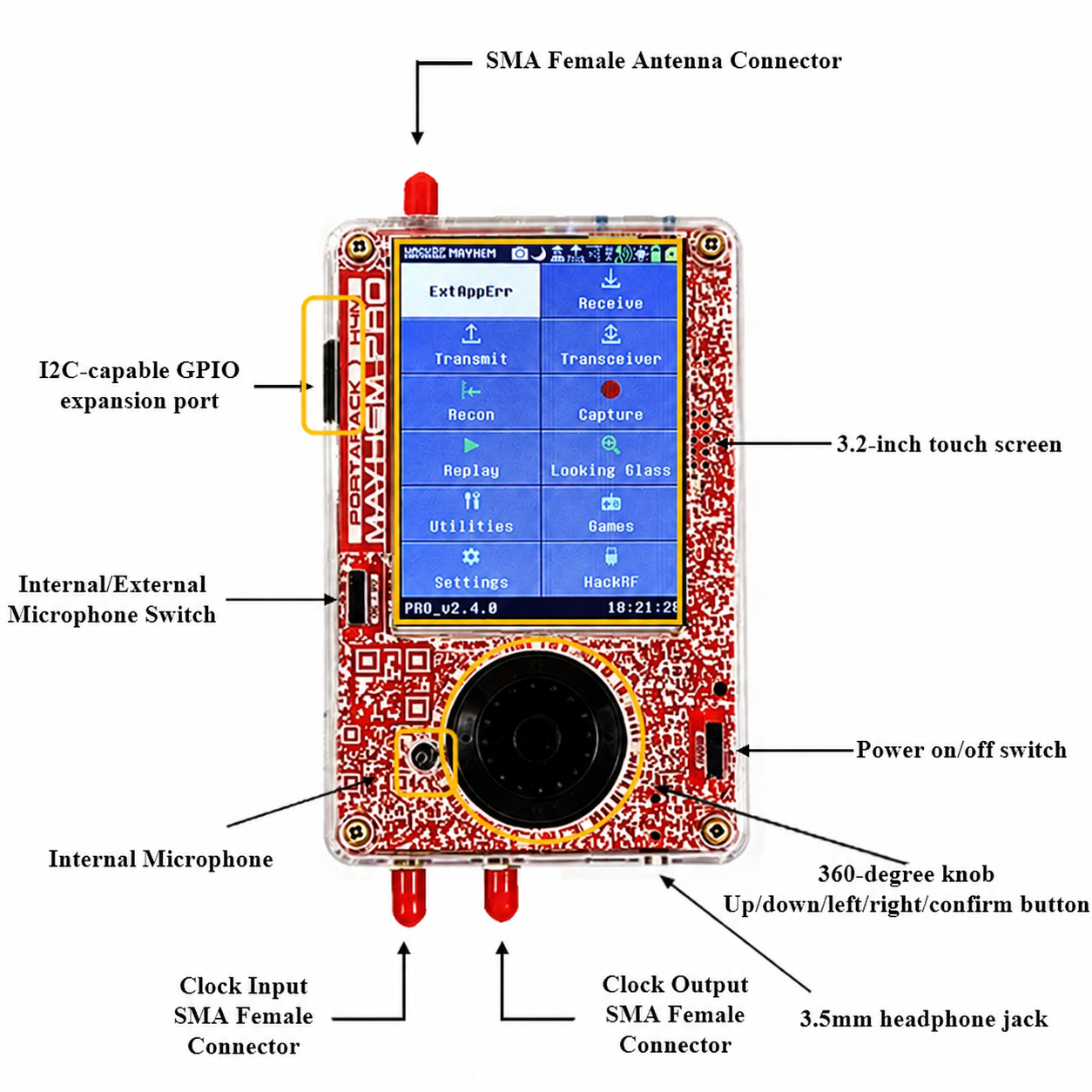

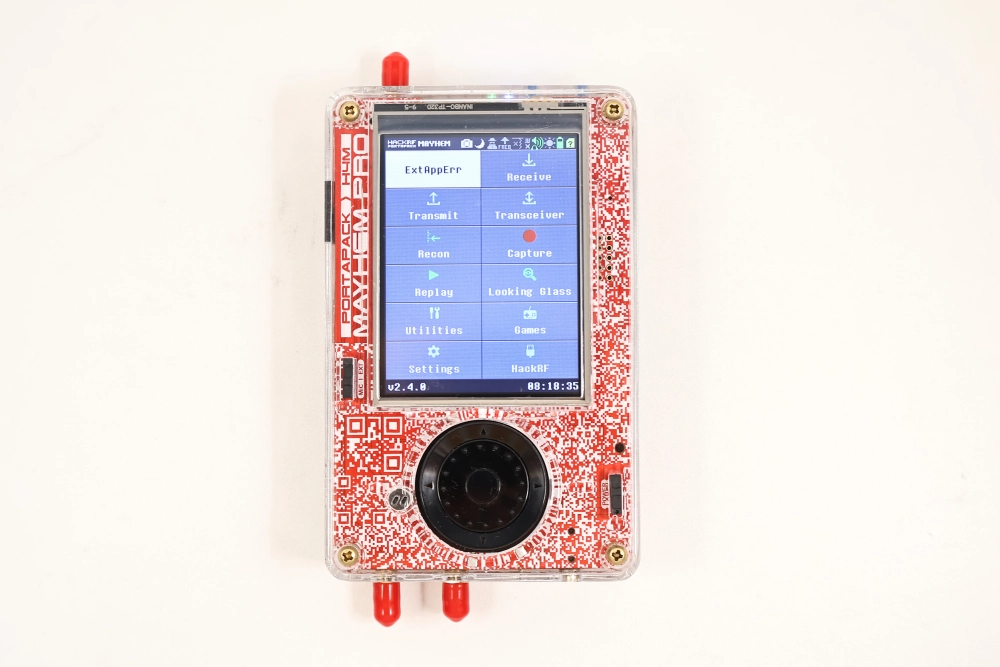

In modalità autonoma, PortaPack H4M Pro dà accesso alle applicazioni Mayhem compatibili attraverso lo schermo e la manopola. È possibile osservare segnali ed effettuare acquisizioni senza tenere un computer collegato, con una batteria 18650 compatibile e le risorse microSD richieste dall'applicazione.

In modalità USB, HackRF Pro diventa una periferica SDR per un computer dotato di driver e programmi compatibili. Il campionamento standard raggiunge 20 milioni di campioni al secondo con I/Q a 8 bit. Questo valore descrive il flusso di campioni: non significa che il dispositivo osservi da 100 kHz a 6 GHz contemporaneamente, né che una microSD possa registrare alla stessa velocità.

Per confrontarlo con la configurazione precedente, consulti il kit HackRF One R10C con PortaPack H4M.

Esempi di utilizzo del kit SDR portatile

Osservare attività radio e cercare interferenze

Esaminare una banda, confrontare l'ambiente RF prima e dopo l'accensione di un apparecchio o cercare trasmissioni ricorrenti in un laboratorio o in un impianto sono alcune delle possibilità. Mantenere la stessa antenna e gli stessi guadagni tra due osservazioni rende il confronto più utile.

Studiare sensori propri a 433 o 868 MHz

Nelle prove con sensori, stazioni meteo o dispositivi di telemetria propri, la visualizzazione dello spettro e le acquisizioni I/Q aiutano a esaminare frequenza, occupazione di banda e trasmissioni intermittenti. La decodifica dipende poi dal protocollo e dalle applicazioni disponibili.

Sperimentare la ricezione radio e ADS-B

Con applicazioni Mayhem compatibili e un'antenna adeguata, si possono esplorare radiodiffusione, diverse modulazioni e ricezione ADS-B a 1090 MHz. Il risultato dipende dall'antenna, dal suo posizionamento e dall'ambiente. Gli aggiornamenti del firmware permettono di seguire l'evoluzione delle applicazioni compatibili.

Formazione, sviluppo e analisi sul computer

Durante la formazione o il lavoro in laboratorio, il kit permette di passare dall'osservazione portatile a uno studio più approfondito sul computer. I programmi SDR compatibili offrono elaborazioni, visualizzazioni e catene di demodulazione più articolate. Le prove di trasmissione vanno eseguite su apparecchiature proprie e nelle condizioni autorizzate per le frequenze utilizzate.

Specifiche tecniche di HackRF Pro e PortaPack H4M Pro

Contenuto del kit con cinque antenne

Il kit comprende HackRF Pro, PortaPack H4M Pro con firmware Mayhem adattato, cinque antenne SMA, un cavo USB-A a USB-C e un amplificatore RF.

• 1 antenna a banda larga per l'intervallo dichiarato da 40 MHz a 6 GHz.
• 1 antenna per 433 / 868 MHz, bande comuni per sensori e apparecchiature radio.
• 1 antenna da 700 a 2700 MHz per esperimenti in queste porzioni dello spettro.
• 1 antenna per 2,4 / 5,8 GHz per osservare attività RF in queste bande.
• 1 antenna per le bande GSM / 3G / 4G, da scegliere in base alla frequenza studiata.

La scelta dell'antenna influisce direttamente sulla ricezione. Gli intervalli indicati orientano l'uso e non garantiscono una sensibilità uniforme a tutte le frequenze. Per le basse frequenze può essere necessaria un'antenna specifica.

Batteria 18650 non inclusa. Alcune applicazioni e funzioni di registrazione richiedono una scheda microSD preparata con le risorse corrispondenti alla versione di Mayhem installata.
