Descrizione del prodotto « Analizzatore di spettro HSA-Q1 JJN Digital, 1 MHz–13,44 GHz »
HSA-Q1: analizzatore di spettro portatile per comprendere i segnali RF
Il JJN Digital HSA-Q1 è un analizzatore di spettro da 1 MHz a 13,44 GHz. Permette di esaminare la distribuzione dell’attività radio in frequenza e la sua evoluzione nel tempo. Durante una verifica TSCM aiuta ad approfondire una trasmissione rilevata e confrontare l’ambiente osservato con una situazione di riferimento.
La rappresentazione dello spettro offre informazioni per distinguere un’attività continua da un segnale intermittente e selezionare una zona di frequenza da studiare. Lo strumento accompagna quindi le bonifiche elettroniche in cui l’operatore deve comprendere i segnali prima di ricercarne la sorgente.
Scansione rapida e analisi mirata

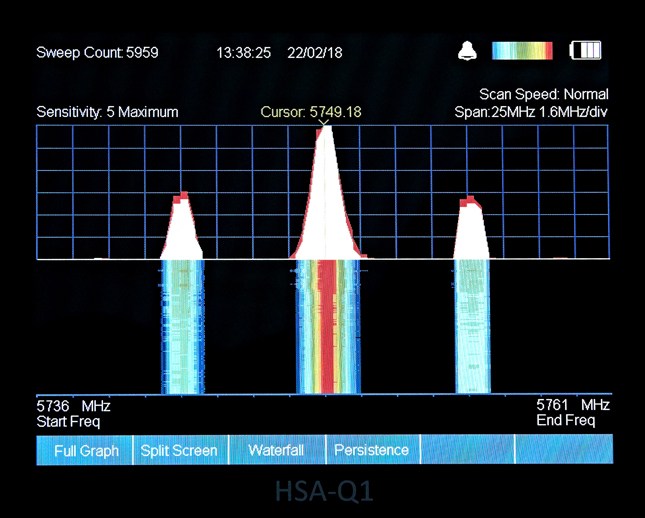

Il produttore dichiara una scansione completa in 0,5 secondi. Questa rapidità aiuta a osservare l’attività su un’ampia gamma di frequenze, soprattutto quando le trasmissioni sono brevi. La finestra di visualizzazione può poi essere ridotta fino a 25 MHz per concentrare l’analisi intorno a un segnale.
La sensibilità si regola su cinque livelli. I valori dichiarati raggiungono −80 dBm in scansione e −100 dBm in sintonia diretta, secondo la modalità. L’impostazione va scelta in base al contesto: un ambiente affollato di segnali e la ricerca di una trasmissione debole richiedono configurazioni differenti.
Waterfall e Persistence per osservare il comportamento del segnale

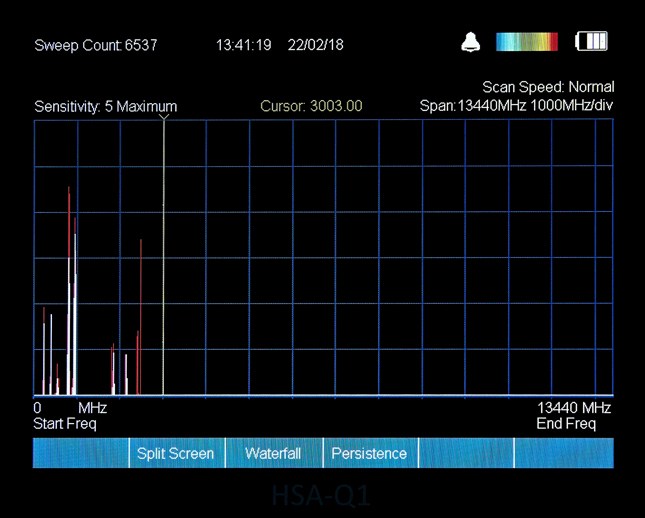

Il Waterfall, o spettrogramma, rappresenta l’evoluzione dello spettro nel tempo. Facilita l’osservazione di trasmissioni successive, cambi di frequenza e attività che compare soltanto in alcuni momenti. L’operatore può collegare la comparsa del segnale a un evento osservato sul posto.
La modalità Persistence completa questa lettura evidenziando il comportamento dei segnali attraverso le scansioni. Sono strumenti di interpretazione: una trasmissione insolita deve essere confrontata con i dispositivi conosciuti e verificata per comprenderne l’origine.
Confrontare un riferimento e ascoltare segnali compatibili

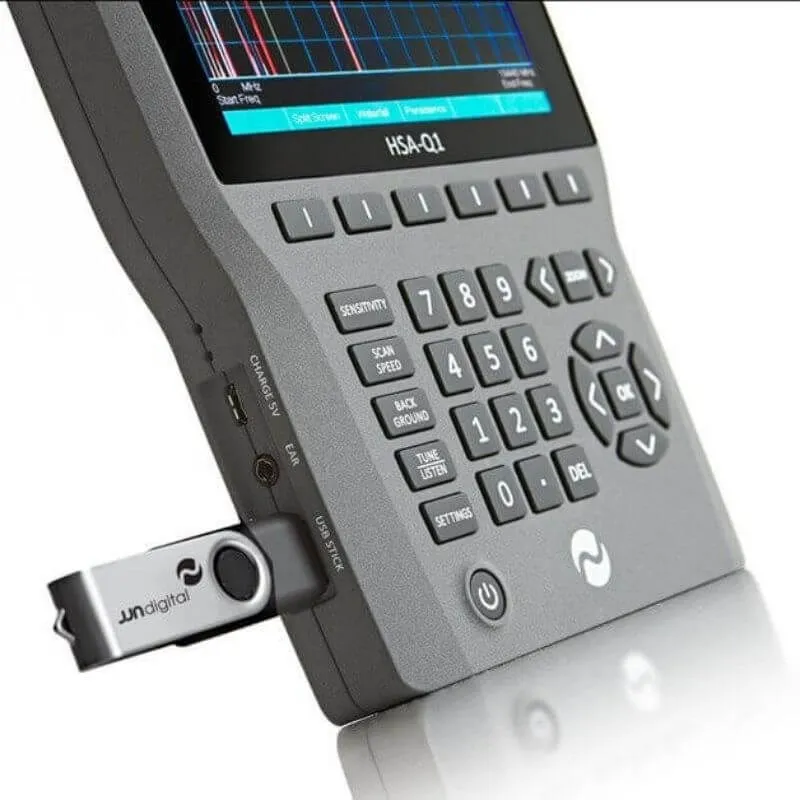

La funzione Background memorizza l’ambiente radio per confrontarlo con una nuova osservazione. È utile durante controlli successivi, purché le condizioni di misura siano comparabili. I dati di scansione possono essere salvati su chiavetta USB per facilitarne la conservazione.
Tune & Listen permette di selezionare un segnale e utilizzare la demodulazione AM, FM larga o FM stretta quando compatibile. L’audio è disponibile tramite altoparlante o auricolari. Questa funzione non consente di ascoltare tutte le comunicazioni digitali e non è uno strumento di decifratura.
Un analizzatore utilizzabile sul campo

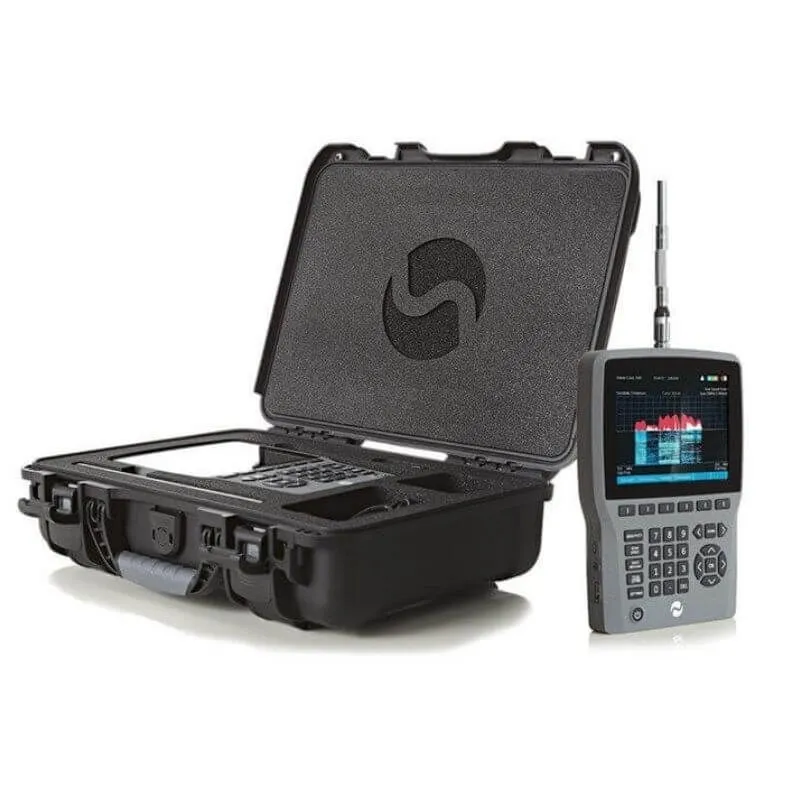

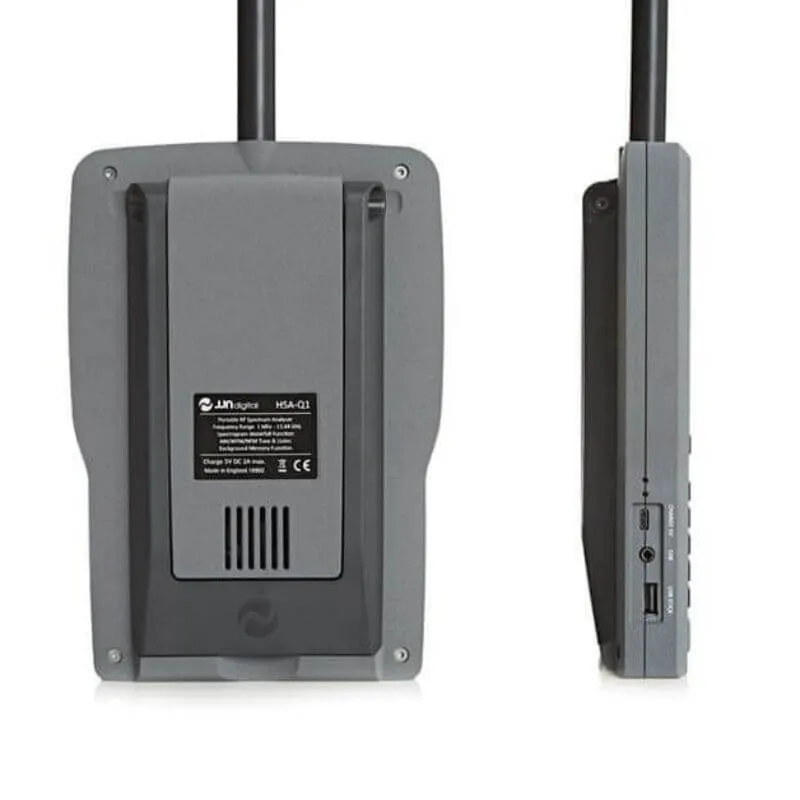

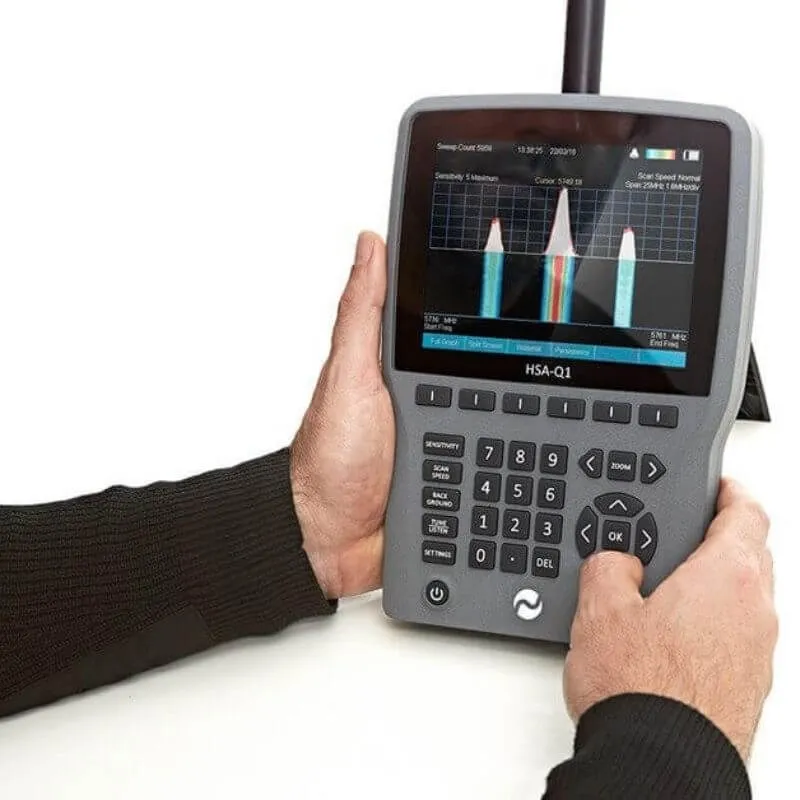

Lo schermo TFT a colori da 6 pollici facilita la consultazione delle curve. L’HSA-Q1 può essere impugnato oppure posato sul supporto retrattile. Le antenne Multi-Element e telescopica permettono di adattare la ricezione alla ricerca, nei limiti delle rispettive caratteristiche.
Il peso dichiarato è di 1,3 kg e la batteria ai polimeri di litio offre circa quattro ore di autonomia, secondo l’utilizzo. Il funzionamento può proseguire con il caricatore fornito collegato. Per una verifica completa, l’HSA-Q1 può affiancare un monitor RF per gli eventi e un NLJD per l’elettronica silenziosa.
Applicazioni consigliate
Studiare l’ambiente radio di un ufficio
L’HSA-Q1 consente di leggere lo spettro di un ufficio o di un locale riservato e selezionare le trasmissioni da esaminare. Il confronto con gli apparati conosciuti aiuta a distinguere l’attività prevista dai segnali che richiedono ulteriori ricerche.
Confrontare due ispezioni successive
Con Background l’operatore conserva un riferimento per esaminare le variazioni durante un nuovo controllo. Posizioni e condizioni di misura comparabili rendono il confronto più utile per identificare un cambiamento effettivo.
Esaminare una trasmissione intermittente
Scansione rapida, Waterfall e Persistence facilitano l’osservazione di un’attività sporadica. La registrazione su chiavetta USB conserva i dati e permette di confrontarli con gli eventi osservati durante l’intervento.
Punti di forza e limiti
I punti di forza del modello
La copertura da 1 MHz a 13,44 GHz e le viste Waterfall e Persistence offrono più modi di leggere l’attività RF. Background permette il confronto con una situazione di riferimento, mentre la registrazione USB conserva le osservazioni.
Tune & Listen completa l’esame di alcuni segnali analogici compatibili. Schermo da 6 pollici, antenne fornite e supporto retrattile facilitano l’impiego sia a mano sia da una posizione di osservazione fissa.
I limiti da considerare
Le curve dello spettro richiedono un’interpretazione tecnica: una trasmissione insolita non rivela automaticamente una microspia. La demodulazione AM/FM non consente di accedere a tutte le comunicazioni digitali e non le decifra.
L’autonomia dichiarata di circa quattro ore dipende dall’impiego e il peso di 1,3 kg va considerato negli spostamenti prolungati. L’HSA-Q1 ricerca emissioni attive; i componenti silenziosi richiedono un NLJD o una verifica fisica.
Domande frequenti: HSA-Q1 JJN Digital
Qual è la differenza tra HSA-Q1 e rilevatore RF?
Un rilevatore RF aiuta a individuare presenza e livello delle trasmissioni. L’HSA-Q1 mostra la loro distribuzione nello spettro e le viste temporali, utili a esaminare più precisamente l’attività.
A cosa serve il Waterfall?
Il Waterfall rappresenta l’evoluzione dei segnali nel tempo. Aiuta a osservare brevi trasmissioni, attività intermittente e cambi di frequenza durante l’ispezione.
Come funziona la memoria Background?
Conserva uno stato di riferimento dell’ambiente RF per confrontarlo con una verifica successiva. Le variazioni vanno interpretate: anche un nuovo apparato autorizzato può modificare lo spettro.
Tune & Listen permette di ascoltare tutte le comunicazioni?
No. La demodulazione AM o FM aiuta a caratterizzare alcuni segnali compatibili. Non decifra comunicazioni digitali protette né il contenuto delle reti Wi-Fi o cellulari.
L’HSA-Q1 può ricercare un dispositivo spento?
Un apparato spento o senza trasmissione radio non produce un segnale RF da analizzare. Un NLJD o una verifica fisica offre un metodo complementare.
Si possono conservare le misure dell’ispezione?
Sì. I dati di scansione possono essere registrati su chiavetta USB con data e ora. Questo facilita il confronto e la documentazione delle osservazioni.
Caratteristiche del prodotto « Analizzatore di spettro HSA-Q1 JJN Digital, 1 MHz–13,44 GHz »
- Tipo: analizzatore di spettro RF portatile
- Modello: JJN Digital HSA-Q1
- Gamma di frequenze: da 1 MHz a 13,44 GHz
- Tempo dichiarato di scansione completa: 0,5 secondi
- Finestra minima di visualizzazione: 25 MHz
- Sensibilità: regolabile su cinque livelli
- Sensibilità dichiarata in scansione: fino a −80 dBm
- Sensibilità dichiarata in sintonia diretta: fino a −100 dBm
- Visualizzazioni: Waterfall / spettrogramma e Persistence
- Demodulazione: AM, FM larga e FM stretta
- Confronto: memoria Background
- Registrazione: dati di scansione su chiavetta USB
- Display: TFT a colori da 6 pollici
- Autonomia dichiarata: circa quattro ore secondo l’utilizzo
- Peso dichiarato dello strumento: 1,3 kg
- Antenne: Multi-Element e telescopica
- Sintonia: Tune & Listen su un segnale selezionato
- Uscita audio: altoparlante integrato o auricolari
- Batteria: ai polimeri di litio integrata e ricaricabile
- Funzionamento prolungato: possibile con caricatore fornito collegato
- Posizionamento: impugnato o su supporto retrattile
